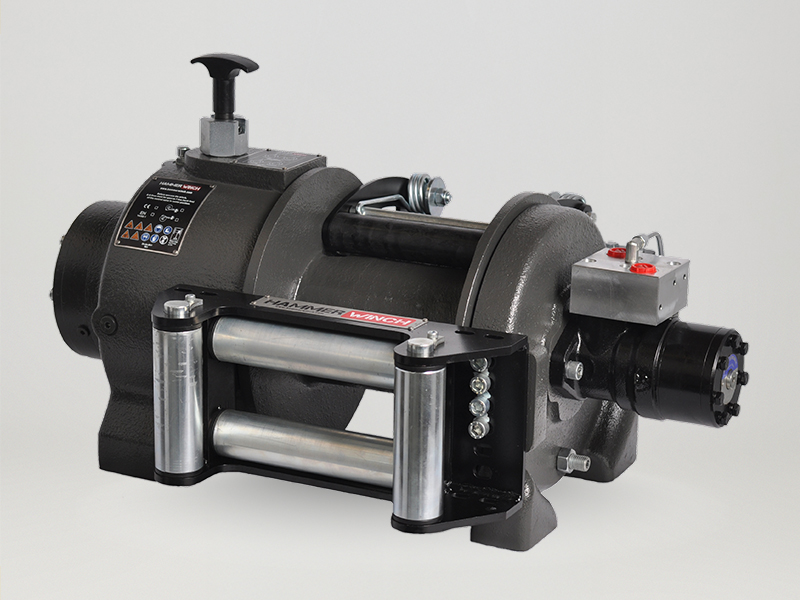

HMW 15.0 PHT – K Halat Tamburu

HMW 15.0 PHT-K Halat Tamburu, çeşitli endüstriyel uygulamalar için tasarlanmış ağır hizmet tipi bir vinçtir. Yüksek kaliteli malzemeler ve gelişmiş özelliklerle üretilen bu vinç, ağır yükleri kolaylıkla kaldırabilir.

Teknik Özellikler

HMW 15.0 PHT-K Halat Tamburu, maksimum 15.000 kilogram hat çekme kapasitesine sahiptir. Maksimum 3.000 PSİ (207 bar) basınçta çalışan bir hidrolik motorla çalışır. Halat Tamburu ayrıca dakikada maksimum 12 galon (dakikada 45 litre) akış hızına sahiptir ve bu da hızlı ve verimli çalışmayı sağlar.

Standart Özellikler

Ön Yönlendirme Makarası
Baskı Makarası
Manuel Halat Boşaltma Kolu

Hidrolik Bağlantı Girişleri

G 1/2″

Opsiyonel Özellikler

Pnömatik Boş Dolu Kolu
IP67 – IP 68
Pnömatik Baskı Makarası

Bağlantı Civataları

16 Adet M16 8,8

Categories:SAE Seri Halat Tamburları, Orta Seri Halat Tamburları SAE

Genel

Maks. çekme kapasitesi (kg/Ibs):	15000 kg (33062 Ibs)
Maks. halat uzunluğu (m/ft):	30 m (98.4 ft)
Önerilen tel halat (mm/in):	18 mm (8/11″) 1960Mpa
Hidromotor (cc/in³):	250cc (15 in³)
Maks. pompa akışı (L/dak-gal/dak):	60 L/min (15.8 g/min)
Dişli oranı:	28:1
Yağ türleri ve kapasitesi:	85 W 90 – 2 L
Maks. çalışma basıncı (bar/psi):	155 Bar (2248 psi)
Vinç (kg/Ibs):	163 kg (359.2 Ibs)
Makaralı Ön Kurşun (kg/lbs):	18 kg (39,6 lbs)
Kablo Gergisi (kg/Ibs):	8 kg (17,6 lbs)

HMW 15.0 PHT – K Manuel Boş Dolu Kolu

HMW 15.0 PHT – K/P Pnömatik Boş Dolu kolu

Teknik Özellikler

Halat Tamburu Özellikleri

Halat Sarım Sayısı	Çekme Kapasitesi kg/lbs	Halat Hızı m/min-ft/min	Halat Uzunluğu m/ft
1	15000/33062	4/13.3	5.7/18.7
2	12550/27660	4.9/16	12.7/41.6
3	10787/23776	5.7/18.7	20.3/66.6
4	9459/20848	6.4/21	30/98.4

Çekme Kapasitesi kg/lb Halat Hızı m/min-ft/min Halat Uzunluğu m/ft

Teknik Doküman

Ekstra güçlendirilmiş çelik döküm gövde
Hafif ve güçlü tasarım
Yükü % 100 tutan negatif etkili disk fren sistemi
Standart ön makara ve halat baskı makarası
Kolay Montaj Yüksek halat kapasitesi ve Yüksek torklu hidromotor
Standart manuel halat boşaltma sistemi
CE Machinery Directive 2006/42/EC
SAE J706 Standartları ile uyumlu

Hammer Winch HMW 15.0 PHT – K Halat Tamburu halat tamburunun teknik bilgilerine aşağıdaki bağlantılar yoluyla ulaşabilirsiniz.

HMW 15.0 PHT-K Vinç

HMW 15.0 PHT – K Vinç Teknik Çizimi

HMW 15.0 PHT – K Halat Tamburu
