HMW 4.0 PHT – ST Halat Tamburu

HMW 4.0 PHT – ST Halat Tamburu

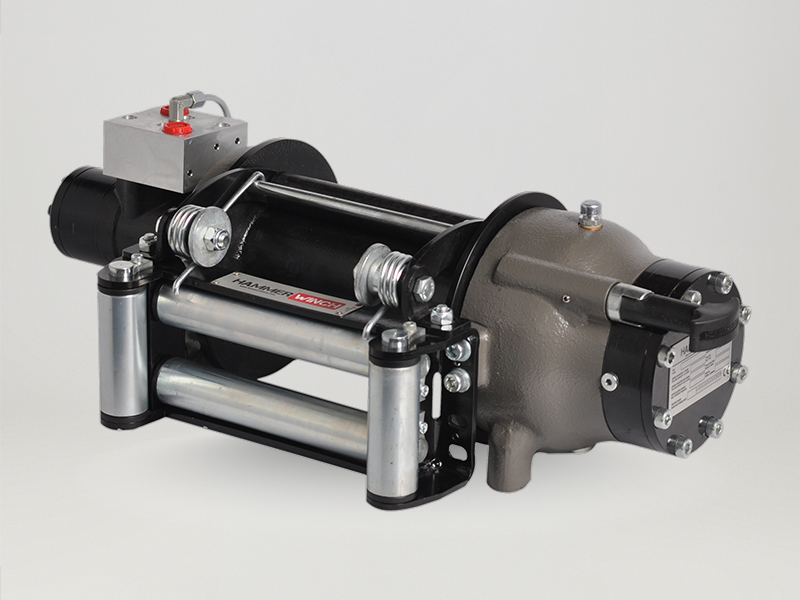

HMW 4.0 PHT – ST Halat Tamburu, çok çeşitli endüstriyel uygulamalar için güvenilir ve verimli çekme gücü sağlamak üzere tasarlanmış ağır hizmet tipi bir Halat Tamburu sistemidir. Maksimum 4.000 kg hat çekme kapasitesine sahip olan bu Halat Tamburu, en zorlu yükleri bile kaldırabilir ve bu da onu inşaat, madencilik, petrol ve gaz gibi endüstriler için popüler bir seçim haline getirir.



Standart Özellikler

  • Ön Yönlendirme Makarası
  • Halat Baskı Makarası
  • Manuel Halat Boşaltma Kolu

Hidrolik Bağlantı Girişleri

  • G 1/2″

Opsiyonel Özellikler

  • Pnömatik Boş Dolu Kolu
  • IP67 – IP 68

Bağlantı Civataları

  • 8 Adet M14 8,8

Genel

Maksimum çekme kuvveti (kg/lbs):4000 kg (8816 Ibs)
Maksimum halat kapasitesi (m/ft):53.8 m (176 ft)
Maksimum halat çapı (mm/in):10mm (3/8”) 1960 Mpa
Hidromotor (cc/in³):250 cc (15 in³)
Maksimum pompa debisi (L/min-g/min):60 L (15.8 Gal)
Tahvil oranı:5,6:1
Önerilen dişli yağı:85 W 90-0,75 L
Maksimum çalışma basıncı (bar/psi):140 Bar (2030 psi)
Halat tamburu ağırlığı (kg/lbs):60 kg (132 Ibs)
Ön makara ağırlığı (kg/lbs):6 kg (13,22 lbs)
Baskı makarası (kg/lbs):2,5 kg (5,51 lbs)

HMW 4.0 PHT – ST Manuel Boş Dolu Kolu

HMW 4.0 PHT – ST/P Pnömatik Boş Dolu kolu

Teknik Özellikler

Halat Tamburu Özellikleri

Halat Sarım SayısıÇekme Kapasitesi
kg/lbs
Halat Hızı
m/min-ft/min
Halat Uzunluğu
m/ft
14000/881614/468.4/27.5
23445/759416/5317.8/58
33024/666618/6128.3/92.8
42695/594021/6940.6/133
52430/535623/7653.8/176

Çekme Kapasitesi kg/lb Halat Hızı m/min-ft/min Halat Uzunluğu m/ft

Teknik Doküman

  • Isıl işlemden geçirilerek ekstra güçlendirilmiş çelik gövde ve endüstriyel dizayn
  • Hafif ve güçlü tasarım
  • Yükü % 100 tutan negatif etkili disk fren sistemi
  • Standart ön makara ve halat baskı makarası
  • Kolay Montaj, Yüksek halat kapasitesi ve Yüksek torklu hidromotor
  • Standart manuel halat boşaltma sistemi
  • CE Machinery Directive 2006/42/EC
  • SAE J706 Standartları ile uyumlu

Hammer Winch HMW 4.0 PHT – ST Halat Tamburu halat tamburunun teknik bilgilerine aşağıdaki bağlantılar yoluyla ulaşabilirsiniz.

HMW 4.0 PHT – ST Halat Tamburu

HMW 4.0 PHT – ST Halat Tamburu 2D/3D Tasarım
