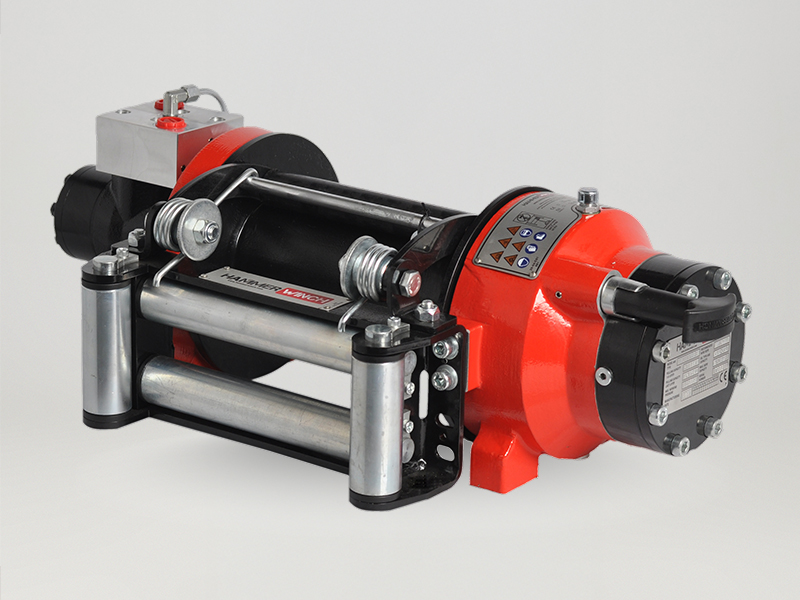

HMW 4.3 PHT – EN Halat Tamburu

HMW 4.3 PHT-EN Halat Tamburu

HMW 4.3 PHT-EN Halat Tamburu, ağır hizmet tipi endüstriyel uygulamalar için tasarlanmış güçlü ve çok yönlü bir anahtarlama sistemidir. Maksimum 4.300 kg hat çekme kapasitesine sahip olan bu Halat Tamburu, en zorlu yükleri bile kaldırabilir ve bu da onu inşaat, madencilik, petrol ve gaz gibi endüstriler için popüler bir seçim haline getirir.



Standart Özellikler

  • Ön Yönlendirme Makarası
  • Baskı Makarası
  • Manuel Halat Boşaltma Kolu

Hidrolik Bağlantı Girişleri

  • G 1/2″

Opsiyonel Özellikler

  • Pnömatik Boş Dolu Kolu
  • IP67 – IP 68

Bağlantı Civataları

  • 8 Adet M14 8,8

Genel

Maksimum çekme kuvveti (kg/lbs):4300 kg (9477 lbs)
Maksimum halat uzunluğu (m/ft):48 m (157 ft)
Maksimum halat uzunluğu (EN) (m/ft):36 m (118 ft)
Maksimum halat çapı (mm/in):11 mm (4/9”) 1960 Mpa
Hidromotor (cc/in³):315 cc (19 in³)
Maksimum pompa debisi (L/min-g/min):60 L/min (15.8 g/min)
Tahvil oranı:5,6:1
Önerilen yağ:85 W 90 – 0,75 L
Maksimum çalışma basıncı (bar/psi):120 bar (1740 psi)
Halat tamburu ağırlığı (kg/lbs):54 kg (119 Ibs)
Ön makara ağırlığı (kg/lbs):6 kg (13,22 lbs)
Baskı makarası (kg/lbs):2,5 kg (5,51 lbs)

PN HMW 4.3 PHT-EN Manuel Boş Dolu Kolu

PN HMW 4.3 PHT/P-EN Pnömatik Boş Dolu kolu

Teknik Özellikler

Halat Tamburu Özellikleri

Halat Sarım SayısıÇekme Kapasitesi
kg/lbs
Halat Hızı
m/min-ft/min
Halat Uzunluğu
m/ft
14300/947711/367/23
23657/806013/4216/52
33181/701015/4925/82
EN 42815/620417/5536/118
52524/556419/6248/157

Çekme Kapasitesi kg/lb Halat Hızı m/min-ft/min Halat Uzunluğu m/ft

Teknik Doküman

  • Isıl işlemden geçirilerek ekstra güçlendirilmiş alüminyum döküm gövde ve endüstriyel dizayn
  • Hafif ve güçlü tasarım
  • Yükü % 100 tutan negatif etkili diskli hidrolik fren sistemi
  • Standart ön makara ve halat baskı makarası
  • Kolay Montaj Yüksek halat kapasitesi ve Yüksek torklu hidromotor
  • Standart manuel halat bosaltma sistemi
  • EN 14492-1 : 2006 Power Driven Winches Standardı
  • CE Machinery Directive 2006/42/EC

Hammer Winch HMW 4.3 PHT-EN Halat Tamburu halat tamburunun teknik bilgilerine aşağıdaki bağlantılar yoluyla ulaşabilirsiniz.
