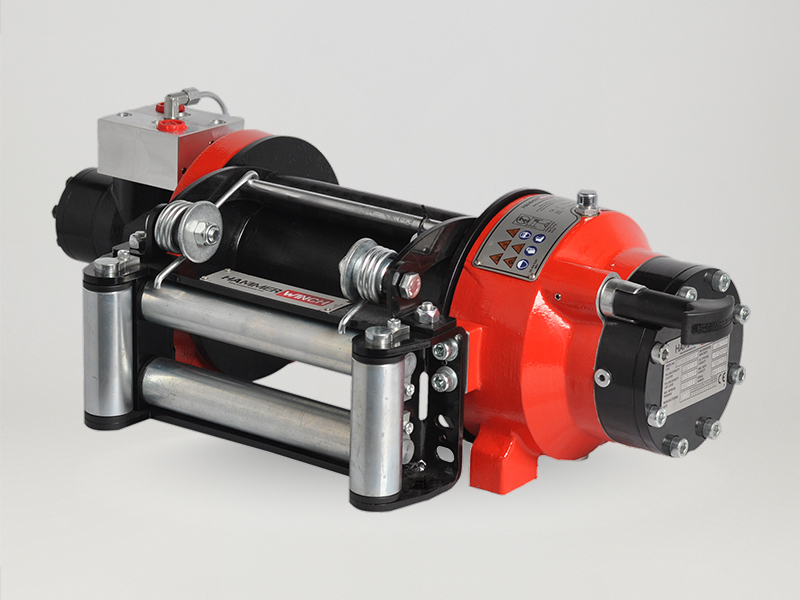

HMW 5.0 PHT Halat Tamburu

HMW 5.0 PHT Halat Tamburu, çok çeşitli endüstriyel uygulamalar için güvenilir ve verimli çekme gücü sağlamak üzere tasarlanmış ağır hizmet tipi bir Halat Tamburu sistemidir. Maksimum 5.000 kg hat çekme kapasitesine sahip olan bu Halat Tamburu, en zorlu yükleri bile kaldırabilir ve bu da onu inşaat, madencilik, petrol ve gaz gibi endüstriler için popüler bir seçim haline getirir.

Standart Özellikler

Ön Yönlendirme Makarası
Halat Baskı Makarası
Manuel Halat Boşaltma Kolu

Hidrolik Bağlantı Girişleri

G 1/2″

Opsiyonel Özellikler

Pnömatik Boş Dolu Kolu
IP67 – IP 68

Bağlantı Civataları

8 Adet M14 8,8

Categories:SAE Seri Halat Tamburları, Hafif Seri Halat Tamburları SAE

Genel

Maksimum çekme kuvveti (kg/lbs):	5000 kg (11022 Ibs)
Maksimum halat uzunluğu (m/ft):	35.5 m (116 ft)
Maksimum halat çapı (mm/in):	12mm (1/2″) 1960 Mpa
Hidromotor (cc/in³):	315 cc (18,4 in³)
Maksimum pompa debisi (L/min-g/min):	60 L (15.8 g)
Tahvil oranı:	5,6:1
Önerilen dişli yağı:	85W 90 – 0,75 L
Maksimum çalışma basıncı (bar/psi):	135 bar (1958 psi)
Halat tamburu ağırlığı (kg/lbs):	54 kg (119 Ibs)
Ön makara ağırlığı (kg/lbs):	6 kg (13,22 lbs)
Baskı makarası (kg/lbs):	2,5 kg (5,51 lbs)

PN HMW 5.0 PHT Manuel Boş Dolu Kolu

PN HMW 5.0 PHT/P Pnömatik Boş Dolu kolu

Teknik Özellikler

Halat Tamburu Özellikleri

Halat Sarım Sayısı	Çekme Kapasitesi kg/lbs	Çekme Kapasitesi kg/lbs	Halat Uzunluğu m/min-ft/min
1	5000/11022	11/36.6	7.1/23
2	4203/9264	13.3/43.5	15.4/50.5
3	3625/7990	15.4/50.5	25/82
EN 4	3187/7024	17.5/57.4	35.5/116

Çekme Kapasitesi kg/lb Halat Hızı m/min-ft/min Halat Uzunluğu m/ft

Teknik Doküman

Isıl işlemden geçirilerek ekstra güçlendirilmiş alüminyum döküm gövde ve endüstriyel dizayn
Hafif ve güçlü tasarım
Yükü % 100 tutan negatif etkili disk fren sistemi
Standart ön makara ve halat baskı makarası
Kolay Montaj Yüksek halat kapasitesi ve Yüksek torklu hidromotor
Standart manuel halat boşaltma sistemi
CE Machinery Directive 2006/42/EC
SAE J706 Standartları ile uyumlu

Hammer Winch HMW 5.0 PHT Halat Tamburu halat tamburunun teknik bilgilerine aşağıdaki bağlantılar yoluyla ulaşabilirsiniz.
