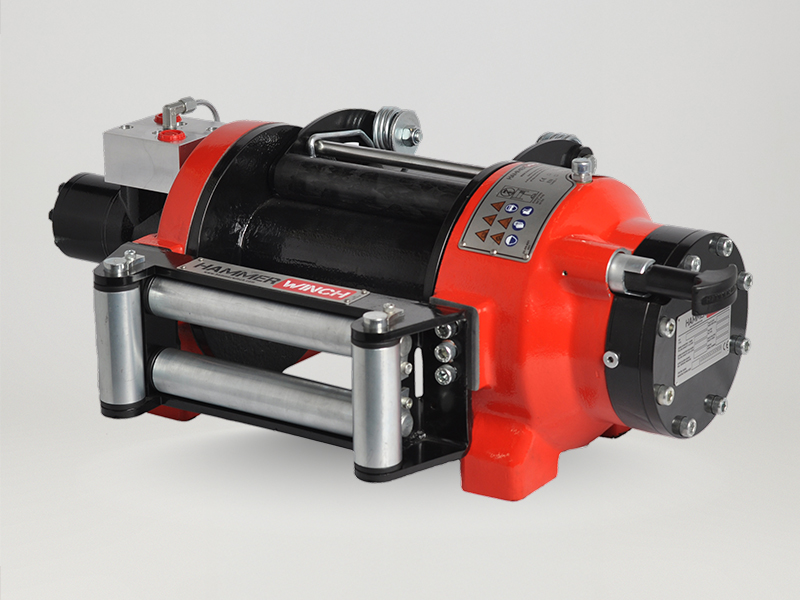

HMW 5.6 PHT – EN Vinç, çok çeşitli endüstriyel uygulamalar için güvenilir ve verimli çekme gücü sağlamak üzere tasarlanmış güçlü ve çok yönlü bir anahtarlama sistemidir. Maksimum 5.600 kg hat çekme kapasitesine sahip olan bu vinç, en zorlu yükleri bile kaldırabilir ve bu da onu inşaat, madencilik, petrol ve gaz gibi endüstriler için popüler bir seçim haline getirir.

Standart Özellikler

  • Ön Yönlendirme Makarası
  • Halat Baskı Makarası
  • Manuel Halat Boşaltma Kolu

Hidrolik Bağlantı Girişleri

  • G 1/2″

Opsiyonel Özellikler

  • Pnömatik Boş Dolu Kolu
  • IP67 – IP 68

Bağlantı Civataları

  • 16 Adet M12

Genel

Maksimum çekme kuvveti (kg/lbs):5600 kg (12342 Ibs)
Maksimum halat uzunluğu (m/ft):48.6 m (159.4 ft)
Maksimum halat uzunluğu (EN) (m/ft):36 m (118 ft)
Maksimum halat çapı (mm/in):12 mm (1/2”) 2160 Mpa
Hidromotor (cc/in³):400 cc (24 in³)
Maksimum pompa debisi (L/min-g/min):60 L (15.8 g)
Tahvil oranı:5,2:1
Önerilen yağ:85 W 90 – 0,9 L
Maksimum çalışma basıncı (bar/psi):155 bar (2247 psi)
Halat tamburu ağırlığı (kg/lbs):78.5 kg (173 Ibs)
Ön makara ağırlığı (kg/lbs):9 kg (19,84 lbs)
Baskı makarası (kg/lbs):4 kg (9 lbs)

PN HMW 5.6 PHT-EN Manuel Boş Dolu Kolu

PN HMW 5.6 PHT/P-EN Pnömatik Boş Dolu kolu

Teknik Özellikler

Halat Tamburu Özellikleri

Halat Sarım SayısıÇekme Kapasitesi
kg/lbs
Halat Hızı
m/min-ft/min
Halat Uzunluğu
m/ft
15600/1234210/337.35/24.1
24758/1048612/3915.7/51.5
34136/911614/4625.3/83
EN 43657/806215/5236/118
53278/722617/5848.6/159.4

Çekme Kapasitesi kg/lb Halat Hızı m/min-ft/min Halat Uzunluğu m/ft

Teknik Doküman

  • Isıl işlemden geçirilerek ekstra güçlendirilmiş alüminyum döküm gövde ve endüstriyel dizayn
  • Hafif ve güçlü tasarım
  • Yükü % 100 tutan negatif etkili diskli hidrolik fren sistemi
  • Standart ön makara ve halat baskı makarası
  • Kolay Montaj Yüksek halat kapasitesi ve Yüksek torklu hidromotor
  • Standart manuel halat bosaltma sistemi
  • EN 14492-1 : 2006 Power Driven Winches Standardı
  • CE Machinery Directive 2006/42/EC
